- ランクB／防食構造Ⅰ相当（地盤工学会基準）
- 現場省力化・工期短縮
- 施工性
SEEEアンカーF型
SEEEアンカーF型は、
仮設構造物用のシンプルな構造のアンカーです。
シンプルな構造で、高い施工性を有しています。またアンカーの頭部は、ネジ式なので緊張力の調整が簡単で、再緊張も容易な構造です。

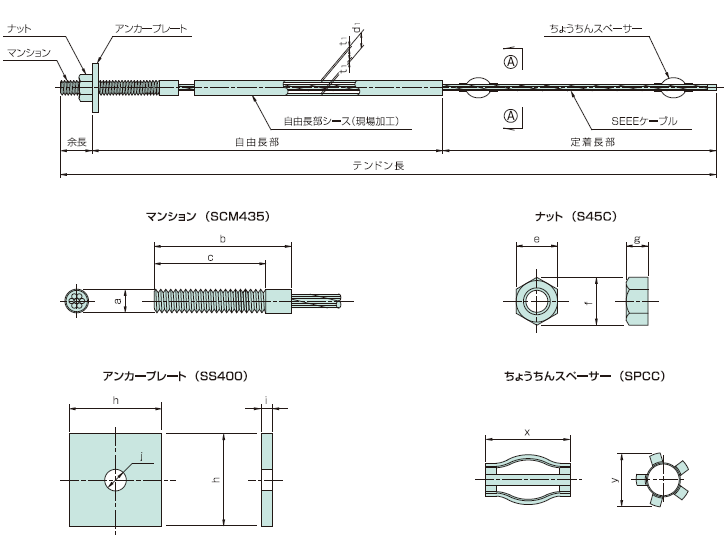

構造
1．アンカー頭部
定着具はネジ式なので定着が確実で荷重調整も容易です。
2．自由長部
自由長部シースは、現場にて挿入し、止水処理を行います。
必要に応じて防食材を使用し、自由長部の防食処理加工を現場にて行います。
規格一覧表
| 項目＼呼名 | F20 | F40 | F50 | F60 | F70 | F100 | F110 | F130 | F170 | F200 | F230 | F270 | F310 | F360 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 | 1×φ15.2 | 1×φ17.8 | 1×φ20.3 | 1×φ21.8 | 7×φ9.5 | 7×φ11.1 | 7×φ12.4 | 7×φ12.7 | 7×φ15.2 | 19×φ9.5 | 19×φ10.8 | 19×φ11.1 | 19×φ12.4 | 19×φ12.7 | ||
| 公称径(mm) | 15.2 | 17.8 | 20.3 | 21.8 | 28.5 | 33.3 | 37.2 | 38.1 | 45.6 | 47.5 | 54.0 | 55.5 | 62.0 | 63.5 | ||
| 断面積(mm2) | 138.7 | 208.4 | 270.9 | 312.9 | 383.9 | 519.3 | 650.3 | 691.0 | 970.9 | 1042.0 | 1323.9 | 1409.6 | 1765.1 | 1875.5 | ||
| 単位質量(kg/m) (PC鋼より線) | 1.10 | 1.65 | 2.15 | 2.48 | 3.04 | 4.09 | 5.13 | 5.45 | 7.75 | 8.77 | 11.10 | 11.78 | 14.80 | 15.70 | ||
| 引張荷重Tus(kN) | 261 | 387 | 495 | 573 | 714 | 966 | 1120 | 1281 | 1680 | 1938 | 2280 | 2622 | 3040 | 3477 | ||
| 降伏荷重Tys(kN) | 222 | 330 | 422 | 495 | 608 | 826 | 952 | 1092 | 1428 | 1649 | 1938 | 2242 | 2584 | 2964 | ||
| ※ 許容 荷重Tas(kN) | 地盤工学会 ランクＢ | 0.65Tus | 169.6 | 251.6 | 321.8 | 372.4 | 464.1 | 627.9 | 728.0 | 832.6 | 1092.0 | 1259.7 | 1482.0 | 1704.3 | 1976.0 | 2260.0 |
- ※地盤工学会「グラウンドアンカー設計・施工基準、同解説」（JGS4101-2012）分類ランクにもとづいています。
