• 高耐久
  • 軽量・コンパクト
  • 工法選択自由

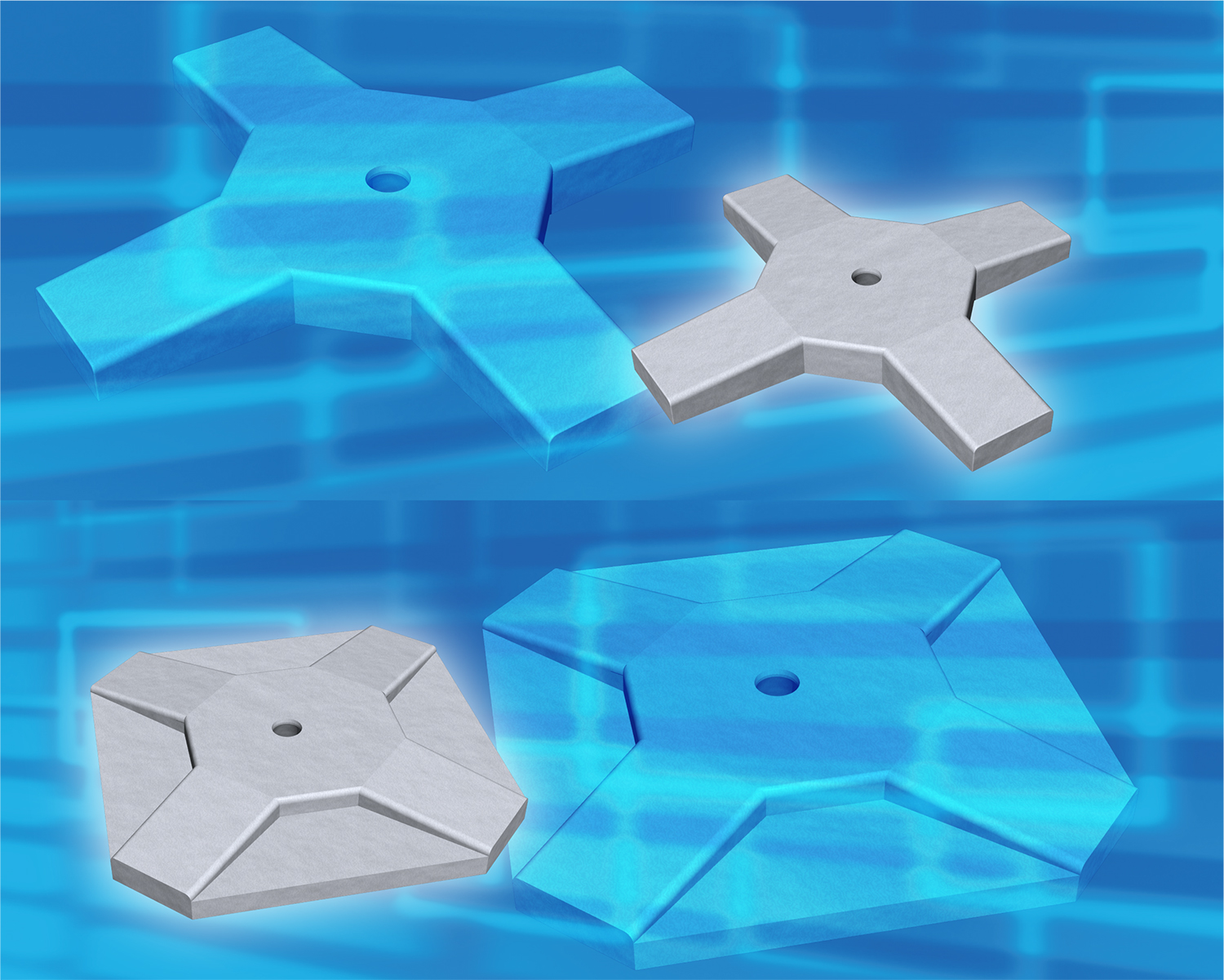

グラウンドアンカー工法用 コンクリート製反力体

ESCON受圧板

  • 新技術情報提供システム NETIS登録No：QS-170016-VE

ESCON受圧板は、（一財）土木研究センター「グラウンドアンカー受圧板設計・試験マニュアル」に示されている設計方法により設計しており、同マニュアルに規定されている性能試験法に準拠した試験を実施しています

ESCONとは、シリカフュームを含む専用の結合材と補強繊維として合成繊維を用いた超高強度合成繊維補強コンクリートです。緻密化された硬化体が形成され、普通コンクリートに比べて極めて高い強度と耐久性を実現しました。

斜面安定

特長

ESCON受圧板は、超高強度合成繊維補強コンクリートであるESCONを使用することで以下の特長を有しています。

1．軽い

従来のPC製受圧板と比較して約40％の軽量化が可能なため、施工の省力化が実現できます。

2．薄い

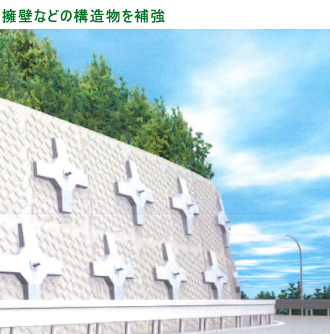

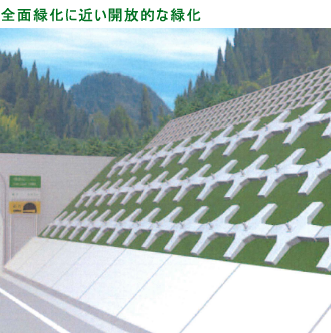

従来のPC製受圧板と比較し、約半分の厚さ（板厚；150～260mm）ですので、全面緑化に近い開放的な緑化が可能です。また、コンクリート製品であるため、擁壁などコンクリート構造物の補強に際しても景観を損ないません。

3．高耐久性

水、空気、塩化物イオン等の劣化因子の侵入がほとんどなく耐久性に優れているため、斜面・法面の長寿命化に貢献できます。

4．角度調整20°まで可能

角度調整台座と組み合わせることで、20°まで角度調整が可能です。
（タイブルアンカーU型使用時の角度。ただし、800kNタイプとF170UAの組み合わせ時は、最大18°）

5．グラウンドアンカーの制約がない

ESCON受圧板に組み合わせるグラウンドアンカー工法に制約はなく、全工法を自由に選択できます。


規格一覧表

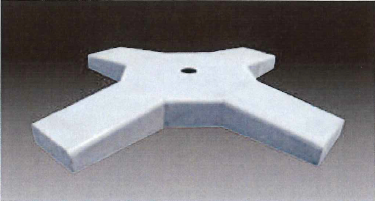

クロスタイプ


タイプ
(呼名)		許容荷重
(kN)		受圧面積
(m2)		(mm)重量
(kg)
ABCHφ1φ2
ESCON19C‑2302301.7419004661026150150214641
ESCON24C‑2302302.1623504521026160150220808
ESCON29C‑2302302.6128504361026170150225989
ESCON19C‑3403401.7519004681026160150220696
ESCON24C‑3403402.1723504541026170150225894
ESCON29C‑3403402.62285043810261801502301076
ESCON19C‑4504501.7519004701026170150225758
ESCON24C‑4504502.1723504561026180150230963
ESCON29C‑4504502.63285044010261901502361168
ESCON19C‑6006001.7519004661026220195276979
ESCON24C‑6006002.17235045210262301952801211
ESCON29C‑6006002.62285043710262401952841469
ESCON19C‑8008001.76190047110262501952891120
ESCON24C‑8008002.18235045710262551952911362
ESCON29C‑8008002.63285044010262601952931643

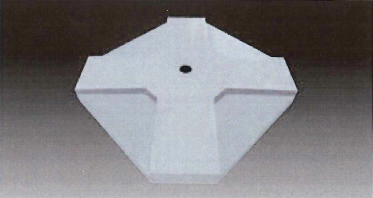

セミスクエアタイプ


タイプ
(呼名)		許容荷重
(kN)		受圧面積
(m2)		(mm)重量
(kg)
ABCDHφ1φ2
ESCON19SS‑2302302.57190047310261678150150214850
ESCON24SS‑2302303.702350457102619851601502201194
ESCON29SS‑2302305.182850440102623261701502251627
ESCON19SS‑3403402.57190047310261678160150220936
ESCON24SS‑3403403.702350457102619851701502251312
ESCON29SS‑3403405.182850440102623261801502301796
ESCON19SS‑4504502.571900473102616781701502251040
ESCON24SS‑4504503.702350457102619851801502301459
ESCON29SS‑4504505.182850440102623261901502361975
ESCON19SS‑6006002.571900473102616782201952761259
ESCON24SS‑6006003.702350457102619852301952801733
ESCON29SS‑6006005.182850440102623262401952842295
ESCON19SS‑8008002.571900473102616782501952891420
ESCON24SS‑8008003.702350457102619852551952911983
ESCON29SS‑8008005.182850440102623262601952932620

ESCON受圧板の呼名

ESCON 19 C – 340
  • ESCON
    ESCON受圧板
  • 19
    圧板長さ
    19→1.9m / 24→2.35m / 29→2.85m
  • C
    クロスタイプ
  • SS
    セミスクエアタイプ
  • 340
    許容荷重
    340→340kN
