SEEE-KIT受圧板
- （一財）土木研究センター 「グラウンドアンカー受圧板／設計・試験マニュアル」適合受圧板
- 新技術情報提供システム NETIS登録No：QS-040016-VE（現在はNETIS掲載を終了しております）
SEEE-KIT受圧板は2003年の販売開始以来、多くの現場でご採用いただいております。

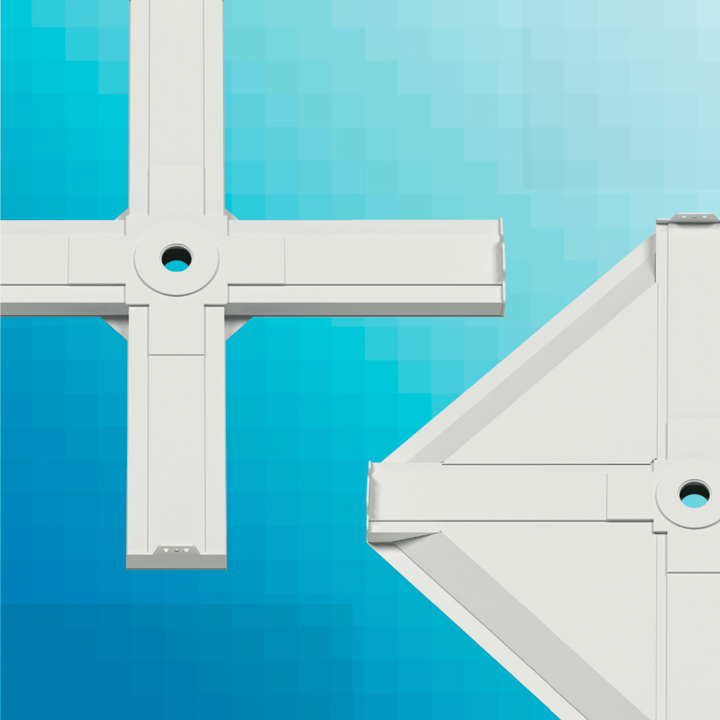

従来より評価いただいている「薄型」「軽量」「高耐久」などの特長はそのままに、形状を刷新しました。
維持管理をさらに容易に！
外観をシンプルにすることで、維持管理における外観調査を容易とします。
環境・景観にさらに配慮！

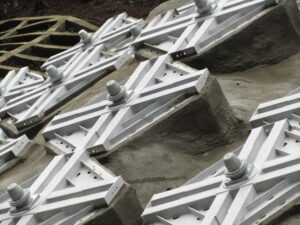

水が滞留しない構造とすることで、受圧板上での雨水や落ち葉などの滞留による汚濁を防ぎ、環境・景観を改善します。
特長
- SEEE-KIT受圧板は断面が小さく、質量も148～910kgと軽量であるため、現場施工の省力化が図れます。
- 景観や維持管理に配慮したシンプルなデザインで、雨水や落ち葉が滞留しない形状です。
- 設計アンカーカと配置に合わせた最適な形状を、全78種類から選択可能で大変経済的です。
- 法面形状など現場条件に応じて、任意の形状に変更することができます。
- KIT受圧板は、一般財団法人 土木研究センター「グラウンドアンカー受圧板／設計・試験マニュアル」に示されている設計方法により設計しています。また、同マニュアルに規定されている性能試験法により試験を行い、許容過重に対する十分な強度を確認しています。

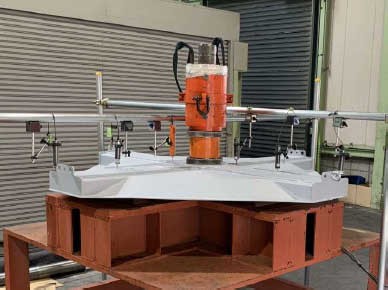

載荷試験
一般財団法人 土木研究センター「グラウンドアンカー受圧板／設計・試験マニュアル」に規定されている性能試験法に準拠した試験を実施し、判定基準にすべて合格しています。
SEEEグラウンドアンカー工法用角度調整台座
①最大20°の範囲で自在に調整可能
上下の台座をそれぞれ左右に回転させることで、0～20°までの角度調整が可能です。
②施工が容易
AC台座は各部材にずれ止めの突起が設けられており、設置時や緊張作業中のずれやぐらつきがなく安心して施工ができます。
③優れた景観
SEEEグラウンドアンカーに合わせて専用に設計したカラー付き支圧板を使用することでアンカープレートが不要となり、頭部構造がスリムで景観に優れます。
規格一覧表

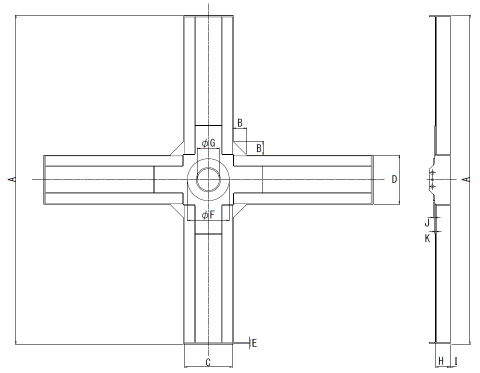

KIT受圧板セミスクエアタイプ寸法表
| タイプ | 許容荷重 (kN) | 受圧面積 (m2) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | 中央高さ (mm) | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KIT16C-230 | 230 | 1.18 | 1600 | 120 | 400 | 415 | 6 | 370 | 195 | 100 | 4.5 | 12 | 9 | 125.5 | 148 |
| KIT19C-230 | 230 | 1.43 | 1900 | 120 | 400 | 415 | 6 | 370 | 195 | 100 | 4.5 | 12 | 9 | 125.5 | 171 |
| KIT22C-230 | 230 | 1.68 | 2200 | 120 | 400 | 415 | 6 | 370 | 195 | 100 | 4.5 | 12 | 9 | 125.5 | 207 |
| KIT24C-230 | 230 | 1.84 | 2400 | 120 | 400 | 415 | 9 | 370 | 195 | 100 | 4.5 | 12 | 9 | 125.5 | 230 |
| KIT26C-230 | 230 | 2.10 | 2600 | 120 | 420 | 435 | 9 | 370 | 195 | 100 | 4.5 | 12 | 9 | 125.5 | 253 |
| KIT29C-230 | 230 | 2.36 | 2900 | 120 | 420 | 435 | 9 | 370 | 195 | 125 | 4.5 | 12 | 9 | 150.5 | 306 |
| KIT16C-350 | 350 | 1.18 | 1600 | 120 | 400 | 415 | 6 | 380 | 195 | 100 | 4.5 | 12 | 9 | 125.5 | 149 |
| KIT19C-350 | 350 | 1.43 | 1900 | 120 | 400 | 415 | 6 | 380 | 195 | 100 | 4.5 | 12 | 9 | 125.5 | 183 |
| KIT22C-350 | 350 | 1.68 | 2200 | 120 | 400 | 415 | 6 | 380 | 195 | 125 | 4.5 | 12 | 9 | 150.5 | 229 |
| KIT24C-350 | 350 | 1.92 | 2400 | 120 | 420 | 435 | 9 | 380 | 195 | 125 | 4.5 | 12 | 9 | 150.5 | 259 |
| KIT26C-350 | 350 | 2.23 | 2600 | 120 | 450 | 465 | 9 | 380 | 195 | 125 | 4.5 | 12 | 9 | 150.5 | 326 |
| KIT29C-350 | 350 | 2.50 | 2900 | 120 | 450 | 465 | 9 | 380 | 195 | 150 | 4.5 | 12 | 9 | 175.5 | 441 |
| KIT16C-470 | 470 | 1.24 | 1600 | 150 | 420 | 435 | 6 | 380 | 195 | 125 | 4.5 | 12 | 12 | 153.5 | 188 |
| KIT19C-470 | 470 | 1.59 | 1900 | 150 | 450 | 465 | 9 | 380 | 195 | 125 | 4.5 | 12 | 12 | 153.5 | 231 |
| KIT22C-470 | 470 | 1.87 | 2200 | 150 | 450 | 465 | 9 | 380 | 195 | 150 | 4.5 | 12 | 12 | 178.5 | 283 |
| KIT24C-470 | 470 | 2.06 | 2400 | 150 | 450 | 465 | 9 | 380 | 195 | 150 | 4.5 | 12 | 12 | 178.5 | 304 |
| KIT26C-470 | 470 | 2.33 | 2600 | 150 | 470 | 485 | 9 | 480 | 195 | 150 | 4.5 | 12 | 12 | 178.5 | 340 |
| KIT29C-470 | 470 | 2.62 | 2900 | 150 | 470 | 485 | 9 | 480 | 195 | 150 | 4.5 | 12 | 12 | 178.5 | 423 |
| KIT16C-580 | 580 | 1.24 | 1600 | 150 | 420 | 435 | 9 | 480 | 195 | 180 | 4.5 | 16 | 12 | 212.5 | 244 |
| KIT19C-580 | 580 | 1.50 | 1900 | 150 | 420 | 435 | 9 | 480 | 195 | 180 | 4.5 | 16 | 12 | 212.5 | 278 |
| KIT22C-580 | 580 | 1.94 | 2200 | 150 | 470 | 485 | 9 | 480 | 195 | 180 | 4.5 | 16 | 12 | 212.5 | 375 |
| KIT24C-580 | 580 | 2.13 | 2400 | 150 | 470 | 485 | 9 | 480 | 195 | 180 | 4.5 | 16 | 12 | 212.5 | 402 |
| KIT26C-580 | 580 | 2.36 | 2600 | 200 | 470 | 485 | 9 | 480 | 195 | 230 | 4.5 | 19 | 12 | 265.5 | 564 |
| KIT29C-580 | 580 | 2.60 | 2900 | 200 | 460 | 475 | 9 | 480 | 195 | 230 | 4.5 | 19 | 12 | 265.5 | 615 |
| KIT16C-880 | 880 | 1.36 | 1600 | 150 | 470 | 485 | 9 | 480 | 195 | 180 | 4.5 | 16 | 12 | 212.5 | 259 |
| KIT19C-880 | 880 | 1.65 | 1900 | 150 | 470 | 485 | 9 | 480 | 195 | 180 | 4.5 | 16 | 12 | 212.5 | 334 |
| KIT22C-880 | 880 | 1.97 | 2200 | 200 | 470 | 485 | 9 | 480 | 195 | 230 | 4.5 | 16 | 12 | 262.5 | 433 |
| KIT24C-880 | 880 | 2.17 | 2400 | 200 | 470 | 485 | 9 | 480 | 195 | 230 | 4.5 | 19 | 12 | 265.5 | 475 |
| KIT26C-880 | 880 | 2.66 | 2600 | 250 | 530 | 545 | 9 | 480 | 195 | 230 | 4.5 | 19 | 12 | 265.5 | 608 |
| KIT29C-880 | 880 | 2.98 | 2900 | 250 | 530 | 545 | 9 | 480 | 195 | 230 | 4.5 | 19 | 12 | 265.5 | 664 |
| KIT16C-1010 | 1010 | 1.39 | 1600 | 200 | 470 | 485 | 9 | 480 | 195 | 180 | 4.5 | 19 | 12 | 215.5 | 305 |
| KIT19C-1010 | 1010 | 1.68 | 1900 | 200 | 470 | 485 | 9 | 480 | 195 | 180 | 4.5 | 19 | 12 | 215.5 | 387 |
| KIT22C-1010 | 1010 | 2.18 | 2200 | 200 | 530 | 545 | 9 | 480 | 195 | 230 | 4.5 | 19 | 12 | 265.5 | 461 |
| KIT24C-1010 | 1010 | 2.44 | 2400 | 250 | 530 | 545 | 9 | 480 | 195 | 230 | 4.5 | 22 | 12 | 268.5 | 510 |
| KIT26C-1010 | 1010 | 2.66 | 2600 | 250 | 530 | 545 | 9 | 480 | 195 | 230 | 4.5 | 22 | 12 | 268.5 | 612 |
| KIT29C-1010 | 1010 | 3.08 | 2900 | 250 | 550 | 565 | 9 | 480 | 195 | 230 | 4.5 | 22 | 12 | 268.5 | 778 |

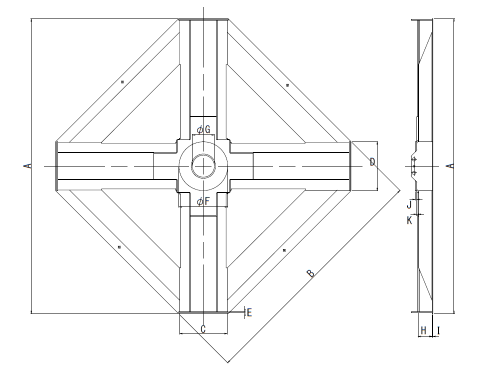

KIT受圧板セミスクエアタイプ寸法表
| タイプ (呼名) | 許容荷重 (kN) | 受圧面積 (m2) | (mm) | 中央高さ (mm) | 重量 (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | |||||
| KIT16S‑230 | 230 | 1.78 | 1600 | 1383 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 4.5 | 118.0 | 176 |
| KIT19S‑230 | 230 | 2.41 | 1900 | 1595 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 4.5 | 118.0 | 223 |
| KIT22S‑230 | 230 | 3.13 | 2200 | 1807 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 4.5 | 118.0 | 276 |
| KIT24S‑230 | 230 | 3.66 | 2400 | 1949 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 4.5 | 118.0 | 334 |
| KIT26S‑230 | 230 | 4.23 | 2600 | 2090 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 4.5 | 118.0 | 379 |
| KIT29S‑230 | 230 | 5.17 | 2900 | 2302 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 4.5 | 118.0 | 451 |
| KIT16S‑350 | 350 | 1.78 | 1600 | 1383 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 192 |
| KIT19S‑350 | 350 | 2.41 | 1900 | 1595 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 240 |
| KIT22S‑350 | 350 | 3.13 | 2200 | 1807 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 293 |
| KIT24S‑350 | 350 | 3.66 | 2400 | 1949 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 350 |
| KIT26S‑350 | 350 | 4.23 | 2600 | 2090 | 340 | 355 | 9 | 340 | 195 | 100 | 6.0 | 9 | 12 | 127.0 | 444 |
| KIT29S‑350 | 350 | 5.17 | 2900 | 2302 | 340 | 355 | 9 | 340 | 195 | 100 | 6.0 | 9 | 12 | 127.0 | 527 |
| KIT16S‑470 | 470 | 1.78 | 1600 | 1383 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 194 |
| KIT19S‑470 | 470 | 2.41 | 1900 | 1595 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 243 |
| KIT22S‑470 | 470 | 3.13 | 2200 | 1807 | 340 | 355 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 295 |
| KIT24S‑470 | 470 | 3.70 | 2400 | 1963 | 360 | 375 | 9 | 340 | 195 | 100 | 4.5 | 9 | 12 | 125.5 | 355 |
| KIT26S‑470 | 470 | 4.28 | 2600 | 2104 | 360 | 375 | 9 | 340 | 195 | 100 | 6 | 9 | 12 | 127.0 | 450 |
| KIT29S‑470 | 470 | 5.22 | 2900 | 2316 | 360 | 375 | 9 | 340 | 195 | 100 | 6 | 9 | 12 | 127.0 | 534 |
| KIT16S‑580 | 580 | 1.83 | 1600 | 1411 | 380 | 395 | 9 | 400 | 195 | 100 | 6 | 12 | 12 | 130.0 | 239 |
| KIT19S‑580 | 580 | 2.47 | 1900 | 1623 | 380 | 395 | 9 | 400 | 195 | 100 | 6 | 12 | 12 | 130.0 | 297 |
| KIT22S‑580 | 580 | 3.21 | 2200 | 1835 | 380 | 395 | 9 | 400 | 195 | 100 | 6 | 12 | 12 | 130.0 | 360 |
| KIT24S‑580 | 580 | 3.74 | 2400 | 1977 | 380 | 395 | 9 | 400 | 195 | 125 | 6 | 12 | 12 | 155.0 | 452 |
| KIT26S‑580 | 580 | 4.41 | 2600 | 2147 | 420 | 435 | 9 | 430 | 195 | 125 | 6 | 12 | 12 | 155.0 | 523 |
| KIT29S‑580 | 580 | 5.37 | 2900 | 2359 | 420 | 435 | 9 | 430 | 195 | 125 | 6 | 12 | 12 | 155.0 | 612 |
| KIT16S‑880 | 880 | 1.85 | 1600 | 1425 | 400 | 415 | 9 | 430 | 195 | 150 | 6 | 16 | 12 | 184.0 | 289 |
| KIT19S‑880 | 880 | 2.50 | 1900 | 1637 | 400 | 415 | 9 | 430 | 195 | 150 | 6 | 16 | 12 | 184.0 | 353 |
| KIT22S‑880 | 880 | 3.35 | 2200 | 1892 | 460 | 475 | 9 | 520 | 195 | 150 | 6 | 16 | 12 | 184.0 | 471 |
| KIT24S‑880 | 880 | 3.90 | 2400 | 2033 | 460 | 475 | 9 | 520 | 195 | 180 | 6 | 16 | 12 | 214.0 | 580 |
| KIT26S‑880 | 880 | 4.50 | 2600 | 2175 | 460 | 475 | 9 | 520 | 195 | 180 | 6 | 16 | 12 | 214.0 | 645 |
| KIT29S‑880 | 880 | 5.46 | 2900 | 2387 | 460 | 475 | 9 | 520 | 195 | 180 | 6 | 16 | 12 | 214.0 | 748 |
| KIT16S‑1010 | 1010 | 1.92 | 1600 | 1468 | 460 | 475 | 9 | 520 | 195 | 150 | 6 | 16 | 12 | 184.0 | 324 |
| KIT19S‑1010 | 1010 | 2.59 | 1900 | 1680 | 460 | 475 | 9 | 520 | 195 | 150 | 6 | 16 | 12 | 184.0 | 392 |
| KIT22S‑1010 | 1010 | 3.35 | 2200 | 1892 | 460 | 475 | 9 | 520 | 195 | 150 | 6 | 16 | 12 | 184.0 | 473 |
| KIT24S‑1010 | 1010 | 3.90 | 2400 | 2033 | 460 | 475 | 9 | 520 | 195 | 180 | 6 | 16 | 12 | 214.0 | 582 |
| KIT26S‑1010 | 1010 | 4.58 | 2600 | 2203 | 500 | 515 | 9 | 570 | 195 | 180 | 6 | 16 | 12 | 214.0 | 666 |
| KIT29S‑1010 | 1010 | 5.56 | 2900 | 2415 | 500 | 515 | 9 | 570 | 195 | 180 | 6 | 16 | 12 | 214.0 | 769 |
| KIT16S‑1400 | 1400 | 1.92 | 1600 | 1468 | 460 | 475 | 9 | 520 | 195 | 150 | 6 | 16 | 12 | 184.0 | 329 |
| KIT19S‑1400 | 1400 | 2.62 | 1900 | 1694 | 480 | 495 | 9 | 570 | 195 | 150 | 6 | 16 | 12 | 184.0 | 411 |
| KIT22S‑1400 | 1400 | 3.38 | 2200 | 1906 | 480 | 495 | 9 | 570 | 195 | 180 | 6 | 16 | 12 | 214.0 | 520 |
| KIT24S‑1400 | 1400 | 3.98 | 2400 | 2062 | 500 | 515 | 9 | 570 | 195 | 180 | 6 | 19 | 12 | 217.0 | 655 |
| KIT26S‑1400 | 1400 | 4.64 | 2600 | 2224 | 530 | 545 | 9 | 640 | 195 | 200 | 6 | 19 | 12 | 237.0 | 786 |
| KIT29S‑1400 | 1400 | 5.73 | 2900 | 2465 | 570 | 585 | 9 | 640 | 195 | 200 | 6 | 19 | 12 | 237.0 | 910 |
